Como medir a gaveta — inclusive a altura

1 · Largura e profundidade

Meça por dentro, encostando a trena nas paredes internas. Não desconte nada: o planejador já tira a folga de 0,25 mm por face que o padrão Gridfinity exige. Se a gaveta tiver corrediça aparente, meça entre as corrediças — é ali que a baseplate vai encostar.

2 · A altura útil — a que todo mundo erra

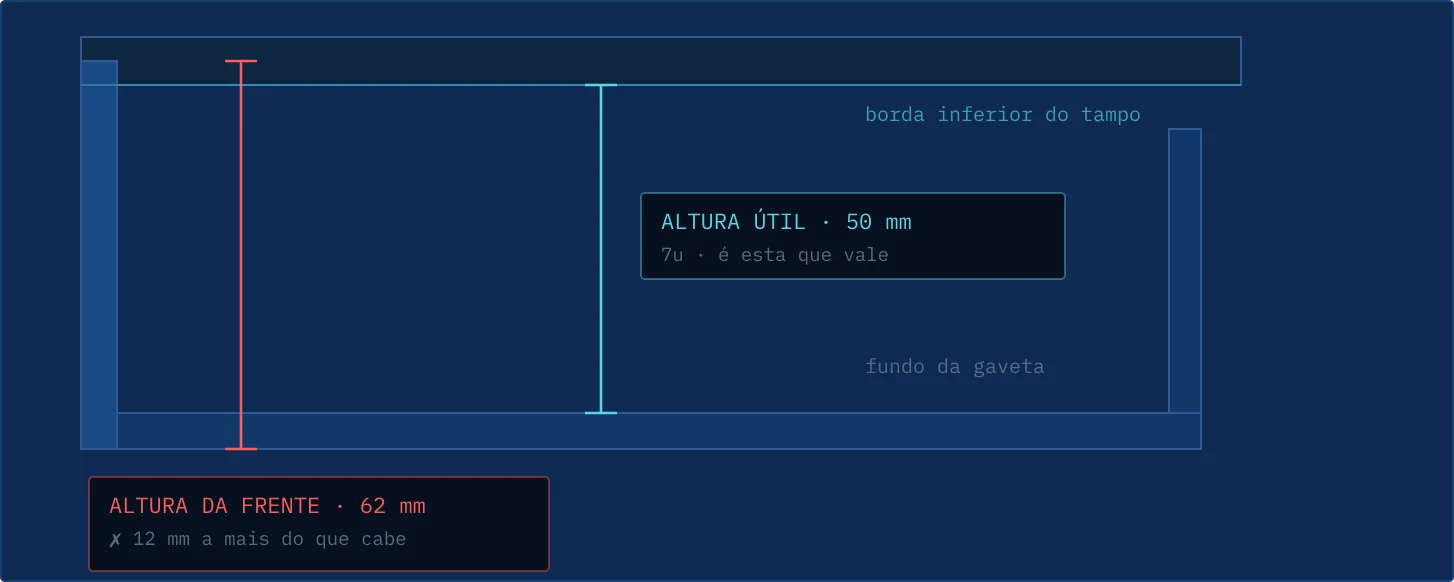

Meça do fundo da gaveta até a borda inferior do que está por cima: o tampo da bancada, a gaveta seguinte ou o travessão do móvel. Não meça até o topo da frente. A frente quase sempre sobe além do vão, porque ela precisa cobrir a fresta quando a gaveta fecha.

3 · Conferir no planejador

Digite as três medidas e o planejador converte: largura e profundidade viram células de 42 mm, a altura vira u de 7 mm. Se sobrar menos de meia célula numa direção, ele avisa — e sugere a baseplate que aproveita melhor o que sobra.

E se a gaveta for torta?

Acontece em móvel antigo. Meça os dois lados e use sempre o menor valor — a baseplate precisa entrar pelo ponto mais apertado. Diferenças de até 3 mm a folga do padrão absorve; acima disso, o planejador sugere dividir a base em duas peças.
